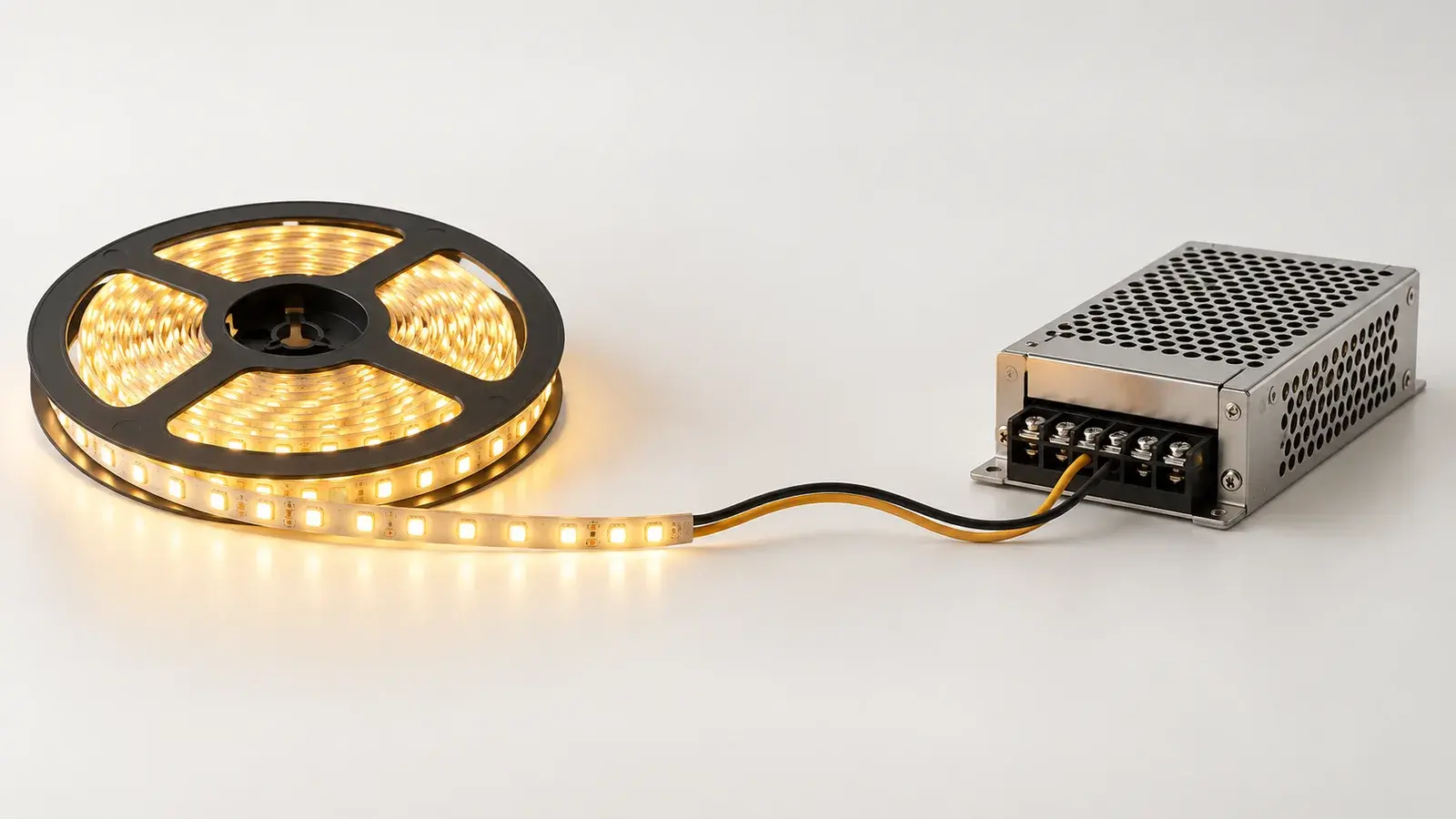

Какой блок питания нужен для светодиодной ленты: как рассчитать мощность
Мощность блока питания для светодиодной ленты считают так: мощность ленты на один метр умножают на длину, прибавляют запас не меньше 20% и округляют вверх до ближайшего блока. Напряжение блока должно совпадать с напряжением ленты, то есть 12 или 24 В. Для сухого помещения подойдёт блок с защитой IP20, для влажного места и улицы нужна защита выше, например IP67. Ниже расчёт на примерах и ошибки, которые встречаются чаще всего.
Что проверить, прежде чем считать
У ленты и блока питания должны совпасть три параметра.
- Напряжение. Лента рассчитана на постоянное напряжение 12 или 24 В. Блок питания должен выдавать ровно столько же. Блок на 12 В нельзя подключать к ленте на 24 В, и наоборот.
- Мощность. Блок должен отдавать не меньше, чем потребляет лента, с запасом.
- Защита. Если блок стоит во влажном помещении или на улице, степень защиты выбирают отдельно от ленты.
Напряжение и мощность на метр указаны в характеристиках ленты. Берите цифры оттуда, а не из общих таблиц.
Как рассчитать мощность блока питания
Расчёт состоит из трёх шагов.
- Мощность ленты = мощность на метр (Вт/м) × длина (м). Если лент несколько, мощности складывают.
- Мощность блока = мощность ленты × 1,2. Это запас 20%: блок не работает на пределе и меньше греется.
- Округлите вверх до ближайшего блока мощнее расчётной цифры.
Пример для условной ленты 10 Вт на метр. Эту цифру мы взяли только для расчёта, у вашей ленты она будет другой.
| Длина ленты | Мощность ленты | С запасом 20% | Ток блока при 12 В | Ток блока при 24 В |
|---|---|---|---|---|
| 3 м | 30 Вт | 36 Вт | 3 А | 1,5 А |
| 5 м | 50 Вт | 60 Вт | 5 А | 2,5 А |
| 10 м | 100 Вт | 120 Вт | 10 А | 5 А |
Так вы отвечаете и на вопрос «какой блок нужен для 3 метров ленты», и на вопросы про 5 и 10 метров: меняется только длина в первой формуле.
У лент RGB и RGBW мощность считают по всем цветовым каналам вместе. Если считать только один цвет, блок окажется слабее, чем нужно.
Что будет, если взять блок мощнее или слабее
Лента берёт от блока столько, сколько ей нужно. Поэтому блок питания мощнее расчётного ленте не вредит: он просто работает с недогрузкой. Минусы такого выбора только в цене и размере.
Слабый блок хуже. Он работает на пределе, греется и может отключаться. Лента при этом светит неровно или мигает. Именно для этого и нужен запас в 20%.
12 В или 24 В: как это влияет на блок
При одинаковой мощности у системы на 24 В ток вдвое меньше, чем у системы на 12 В (это видно и в таблице выше). Меньше ток означает меньший нагрев провода и меньшее падение напряжения на длинной линии. Поэтому длинные участки чаще собирают на 24 В.
Допустимую длину одного непрерывного куска ленты называет производитель в характеристиках конкретной серии, общей цифры для всех лент нет. Если лента к концу заметно тускнеет, это просадка напряжения, и её лечат подачей питания с двух сторон или переходом на 24 В.
О том, как выбрать между 12 и 24 В, мы подробнее пишем в отдельной статье блога.
Блок питания или драйвер
Эти слова часто путают. Разница в том, что именно стабилизирует устройство.
- Блок питания постоянного напряжения выдаёт фиксированные 12 или 24 В. Он питает светодиодные ленты.
- Драйвер постоянного тока держит заданный ток в миллиамперах. Он питает светодиодные модули, панели и светильники.
Смешивать их нельзя. Выбирают по маркировке: если на устройстве указаны вольты, это блок для ленты, если миллиамперы, это драйвер для светильника. Обычный трансформатор с переменным выходным напряжением ленте не подойдёт: ленте нужен постоянный ток, то есть электронный блок с выходом DC.
Защита блока: IP20 или IP67
Степень защиты IP показывает, насколько корпус защищён от пыли и воды.
- IP20 не защищает от воды и пропускает предметы мельче 12,5 мм. Это блок для сухих помещений: ниши, шкафы, мебель.
- IP67 пыленепроницаем и выдерживает кратковременное погружение в воду. Такой блок берут для влажных мест и улицы.
У нас в прайсах блоки питания представлены с защитой IP20, IP65 и IP67. Если ставите блок в глухую нишу, учтите нагрев: без вентиляции блок перегревается, и ему лучше дать запас мощности и свободное место вокруг.
Где разместить блок и что поставить между блоком и лентой
Блок ставят в сухом проветриваемом месте, по возможности ближе к ленте: короткий низковольтный провод меньше теряет напряжение. Не закрывайте его плотно утеплителем и мебельными панелями.
Если лента должна диммироваться или менять цвет, между блоком питания и лентой ставят диммер или контроллер. Диммеры и контроллеры тоже входят в наш ассортимент.
Что учесть при заказе из Алматы в Узбекистан
- Мы поставляем оборудование: блоки питания и понижающие трансформаторы для ленты 12 и 24 В, в том числе трансформаторы на 12, 24 и 48 В. Монтаж, смету с работами и сервис мы не предлагаем.
- Продаёт ТОО в Казахстане, склад пока в Казахстане. Расчёты ведём в сумах.
- Единая гарантия на оборудование: 1 год.
- Чтобы мы подобрали блок, назовите напряжение, длину и мощность на метр вашей ленты, а также место установки: сухое помещение, влажное или улица.
- Условия доставки, документы, сроки и оплату обсуждайте с менеджером при расчёте заказа.
Вопросы и ответы
Какой блок питания нужен для 10 метров светодиодной ленты?
Умножьте мощность на метр на 10, добавьте 20% и округлите вверх. Для условной ленты 10 Вт/м это 100 Вт, с запасом 120 Вт. Напряжение блока совпадает с напряжением ленты.
Можно ли подключить ленту к обычному трансформатору?
Нет, если на выходе у него переменное напряжение. Ленте нужен постоянный ток, поэтому берут электронный блок питания с выходом постоянного напряжения 12 или 24 В.
Блок питания и драйвер — это одно и то же?
Нет. Блок питания держит напряжение и подходит для ленты. Драйвер держит ток и подходит для светодиодных модулей и светильников.
Какой запас мощности нужен?
Не меньше 20%: мощность ленты умножают на 1,2. Запас нужен, чтобы блок не работал на пределе и не перегревался.
Что будет, если поставить блок питания мощнее, чем нужно?
Ничего плохого: лента возьмёт столько, сколько ей нужно, блок будет работать с недогрузкой. Вы просто заплатите больше за мощность, которая не используется.
