Консольный светильник: что это, как крепится и как подобрать кронштейн

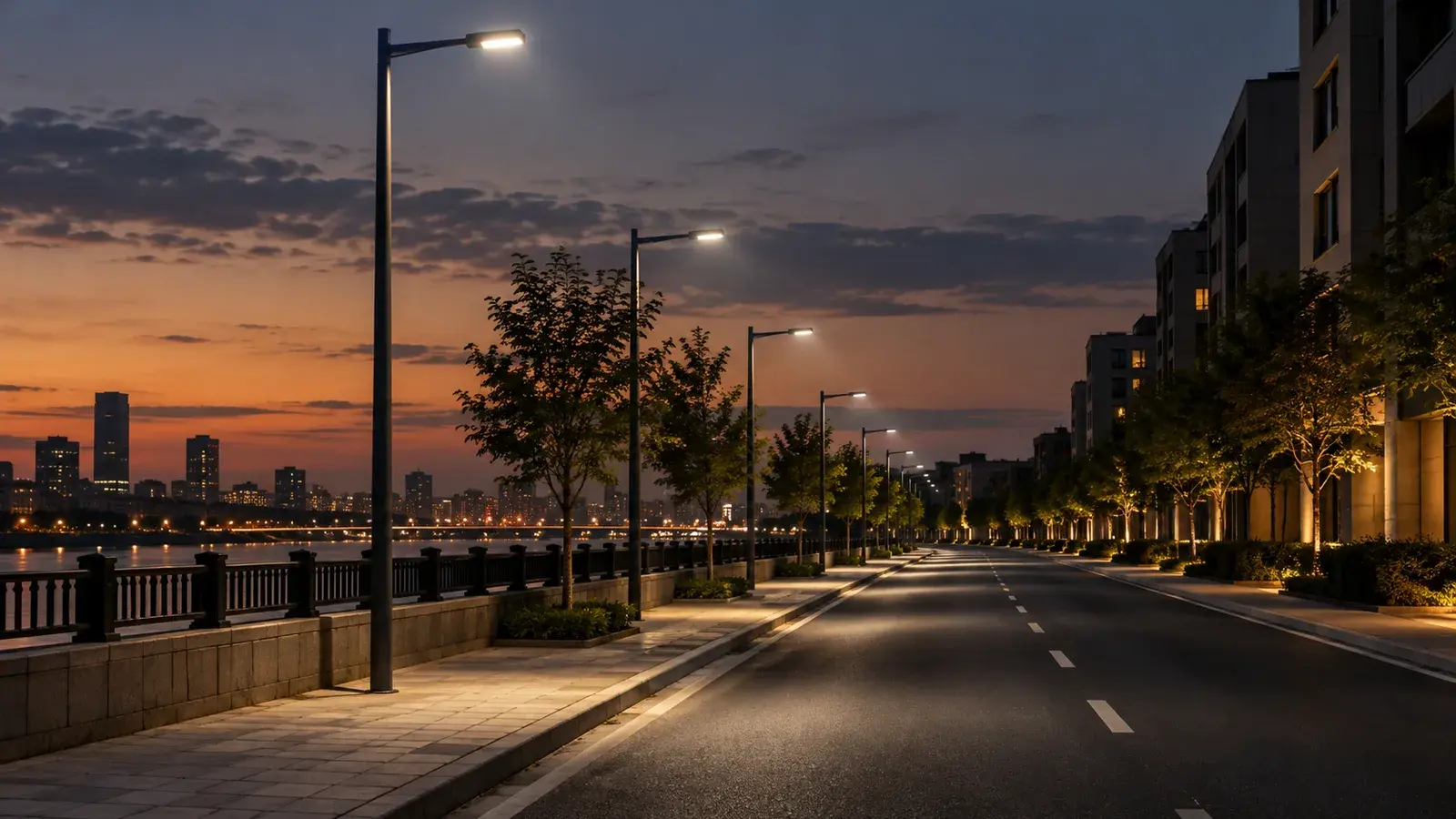

Консольный светильник это уличный светильник, который крепится к опоре сбоку, на кронштейне (его ещё называют консолью), а не ставится на верх столба. Такой способ крепления используют для освещения дорог, улиц и территорий. Подобрать консольный светильник это не только выбрать мощность: нужно, чтобы кронштейн совпал с гнездом светильника и подошёл к опоре. Ниже разберём устройство, размеры и порядок выбора.

Чем консольный светильник отличается от светильника на столб

У светильника на столб гнездо находится снизу корпуса, и он надевается на верх опоры. У консольного светильника корпус вынесен в сторону: светильник сидит на горизонтальной трубе кронштейна, которая крепится к опоре. Из-за этого светильник находится не над самой опорой, а на расстоянии от неё.

Консольные светильники чаще используют там, где опоры стоят вдоль дороги, а светильник нужно вынести от опоры. Светильники на столб используют для парков, дворов и пешеходных зон, где опора ниже. Это не жёсткое правило: решение зависит от проекта объекта.

Из чего состоит консольный светильник

В комплекте и в описании светильника важны три части:

1. Корпус. В нём светодиоды, оптика и блок питания (драйвер). От его формы зависит, как свет ложится на дорогу.
2. Посадочное гнездо. Это отверстие в корпусе, в которое вставляется труба кронштейна.
3. Кронштейн. Это труба, которая крепится к опоре и держит светильник. Он бывает Г-образный (изогнутый), прямой или с наклоном.

Кронштейн иногда идёт в комплекте со светильником, иногда продаётся отдельно: это нужно уточнять по конкретной модели.

Часть консольных светильников делают с гнездом и кронштейном строго под свою модель, часть рассчитана на стандартные диаметры. Поэтому при заказе лучше называть не только мощность, но и то, на какую трубу или опору светильник будет садиться.

Диаметр посадочного гнезда

Труба кронштейна должна точно войти в гнездо светильника. Если диаметры не совпадают, светильник не закрепится надёжно. У разных светильников диаметр разный: у многих 48 и 60 мм, бывает 40 мм и до 62 мм. Точный размер указан в характеристиках модели.

Поэтому не выбирайте кронштейн «на глаз» и не ориентируйтесь на среднюю цифру. Запросите у менеджера диаметр гнезда выбранного светильника и сверьте его с диаметром трубы кронштейна.

Угол наклона и вылет

От этих двух параметров зависит, куда падает свет:

• Угол наклона показывает, как светильник наклонён относительно земли. Чем сильнее наклон, тем дальше смещается пятно света.
• Вылет это расстояние, на которое кронштейн выносит светильник от опоры. Чем больше вылет, тем дальше от опоры находится световое пятно.

Эти данные указаны в характеристиках кронштейна и светильника. Для дороги важно, чтобы свет попадал на проезжую часть и тротуар, а не на стену и на соседний двор. Поэтому угол и вылет подбирают вместе с высотой установки.

Высота установки и шаг опор

Чем выше светильник, тем шире зона освещения, и тем реже можно ставить опоры. Это видно по данным светильника из нашего ассортимента, предназначенного для дорог: высота установки 9–12 м, расстояние между опорами 15–25 м. Для других моделей диапазоны другие, и они зависят от улицы: на дороге с интенсивным движением опоры ставят чаще.

Точный расчёт расположения опор делают проектировщики в специальных программах по данным светильника. Мы такой расчёт не делаем: мы поставляем светильники и опоры. О высоте опор в зависимости от назначения объекта мы подробно пишем в отдельной статье блога.

С какой опорой совмещать

Консольный светильник нужно подбирать вместе с опорой. Сверьте четыре вещи:

1. Высота. Опора должна быть такой, чтобы светильник стоял на рекомендованной высоте.
2. Нагрузка. Если на опоре будет не один светильник, а два или больше, это влияет на тип опоры и кронштейна.
3. Диаметр. Труба кронштейна должна подходить к гнезду светильника.
4. Крепление к опоре. Кронштейн должен подходить к конструкции опоры.

Опоры освещения, скамейки и урны мы изготавливаем в Алматы. Какие высоты и размеры доступны, из каких материалов, уточняйте у менеджера: на сайте мы их заранее не фиксируем. Если на объекте нет возможности проложить кабель, смотрите светильники на солнечной батарее: консольные светильники бывают и с солнечной панелью.
