Можно ли резать светодиодную ленту: где отрезать и как не ошибиться

Да, светодиодную ленту можно резать, но не в любом месте, а только по меткам, которые нанесены на ней через равные промежутки. Между метками лента не режется: там проходят дорожки, и если разрезать её по ним, участок за разрезом перестанет светиться. Ниже разберём, как найти место реза, что делать с обрезком и как не потерять питание на длинной линии.

Режем только по меткам

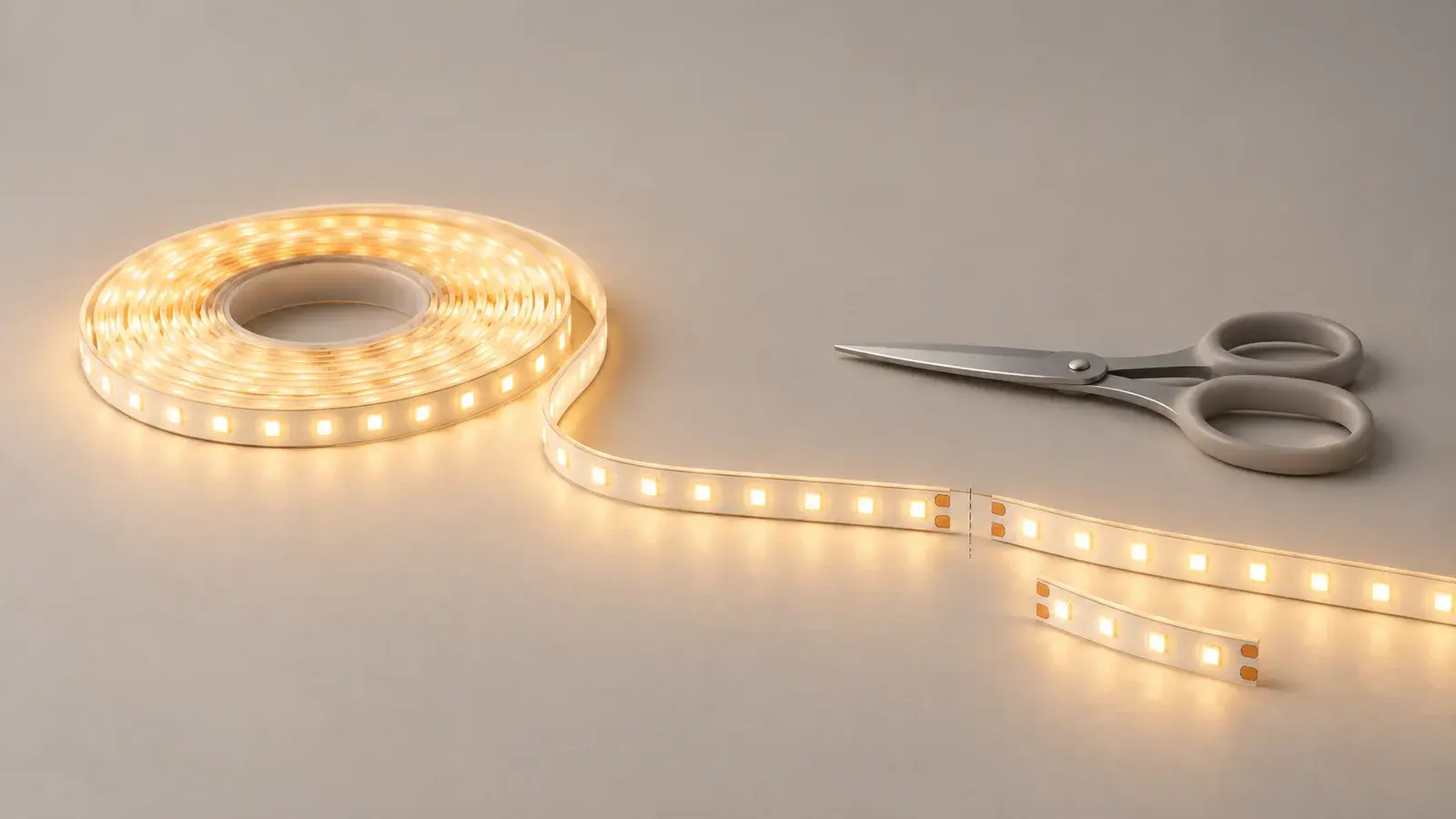

На ленте нанесена линия реза, обычно со значком ножниц, и рядом контактные площадки. Их ещё называют точками реза. Отрезать нужно строго по этой линии. Если сделать разрез в стороне от метки, вы повредите дорожки платы, и часть светодиодов потеряет питание.

Поэтому ответ на вопрос «можно ли отрезать ленту в любом месте» такой: нет. Отрезать можно только там, где есть метка. Длина ленты получается кратной шагу реза: если нужно ровно 1 м, а метки стоят реже, придётся выбрать ближайшую метку.

Перед тем как резать, примерьте ленту на место и отметьте нужную длину. Отрезайте на метку с запасом, а не «впритык»: лишний сантиметр можно спрятать или убрать, а короткую ленту уже не нарастишь. И не режьте ленту, которая подключена к питанию: сначала отключите блок.

Какой шаг реза у разных лент

У наших лент шаг реза 2–5 см, в зависимости от модели. Это расстояние между метками: ленту можно укоротить на эту величину или кратно ей.

Точный шаг написан в характеристиках конкретной ленты. Перед заказом проверьте его, особенно если ленту нужно уложить в короткий отрезок, например в нишу или в профиль. Если шаг не подходит, длину придётся округлять.

Что делать с отрезанным куском

Отрезанный кусок ленты остаётся рабочим, если у него есть контактные площадки на конце. Его можно использовать отдельно: подключить к своему блоку питания или присоединить к основной линии. Выбрасывать обрезок не нужно.

Участки соединяют двумя способами: коннекторами или пайкой. Коннектор зажимает контакты ленты и не требует паяльника, пайка надёжнее, но требует навыка. В обоих случаях важно не перепутать полярность: плюс к плюсу, минус к минусу. Для лент RGB число контактов больше, и соединять нужно каждый канал.

Мы поставляем оборудование и не оказываем услуг по монтажу и пайке. Всё, что написано в этом разделе, это справочная информация. Соединением ленты должен заниматься человек с опытом, при выключенном питании.

Длинные линии и подача питания

Когда вы режете и соединяете участки, общая длина линии растёт. А у каждой серии ленты есть предел длины одного непрерывного куска: дальше лента начинает тускнеть к концу. Это не из-за реза, а из-за падения напряжения. Предел называет производитель в характеристиках серии, общей цифры для всех лент нет.

Если линия длинная, питание подводят к ленте не с одного конца, а с двух, либо запитывают каждый участок от своего блока питания. Подробнее о том, почему у ленты 24 В допустимая длина больше, мы пишем в статье про выбор между 12 и 24 В. Блок питания подбирают по общей мощности всех участков, об этом мы писали в статье про расчёт блока.

Защищённая лента: что с торцом

Лента с защитой от воды (IP65 или IP67) бывает разной конструкции: плата может быть покрыта только сверху, залита силиконом или помещена в силиконовую гильзу. После реза место среза остаётся открытым, и туда может попасть влага. Поэтому торец защищённой ленты после реза нужно герметизировать: закрыть заглушкой или залить герметиком. Как именно, зависит от конструкции конкретной ленты, смотрите это в её описании.

Если лента будет стоять в профиле, обрезок можно закрыть торцевой заглушкой профиля. Ленты и профили для светодиодной ленты удобно подбирать вместе: ширина ленты должна входить в канал профиля.

Ленты 220 В режутся по другим правилам

Ленты на 220 В режут не по маленьким меткам, а, как правило, кратно целому метру. Если вам нужны 2,5 м, отрезать можно только 2 или 3 м. На свободный торец ленты нужна заглушка, иначе остаётся открытый контакт под напряжением сети. Кроме того, у такой ленты есть предел общей длины последовательно соединённых отрезков, он зависит от серии. Работы с лентой 220 В выполняют только при обесточенной сети. Это отдельная группа изделий, она описана на странице ленты и гибкий неон на 220 В.
